工業用系統轉接卡與電路板客製化服務

益世科技轉接卡 Riser Card 適用於PCI Express (PCI-e) 擴展插槽的主機板。俱有擴充及轉接功能,是新一代的匯流排介面。轉接卡Riser Card 通常經由邊緣連接器連接到主板的插槽,例如 ISA 連接器、PCI 連接器或 PCI-e 連接器。

工業計算機系統中需要轉接卡Riser Card 來擴充計算機系統及轉接於主板上添加一些額外的擴充卡。在主板中使用轉接卡Riser Card的好處是可以改變擴充卡的方向,尤其是在1U 或 2U機箱內,因為高度有限而無法垂直插入附加卡,轉接卡Riser Card在有限的工業機箱空間內就能轉向安裝,靈活使用。

在工業計算機系統以及工業伺服器中,擴充卡的高度和工業機箱高度習習相關。一張設計成功的擴充卡取決在於合適的尺寸。設計一張適用於1U或2U工業機箱的轉接卡Riser Card,高度及尺寸就會有所不同。例如1U工業機箱的高度為1.75英寸(4.445公分),1U轉接卡Riser Card只能安裝1個PCI插槽,而2U轉接卡Riser Card可以設計為適合2或3個PCI插槽。另外高於1個PCI的插槽高度,可能會覆蓋影或響到其它插槽的運作功能,這些在設計規劃上都需要格外注意。

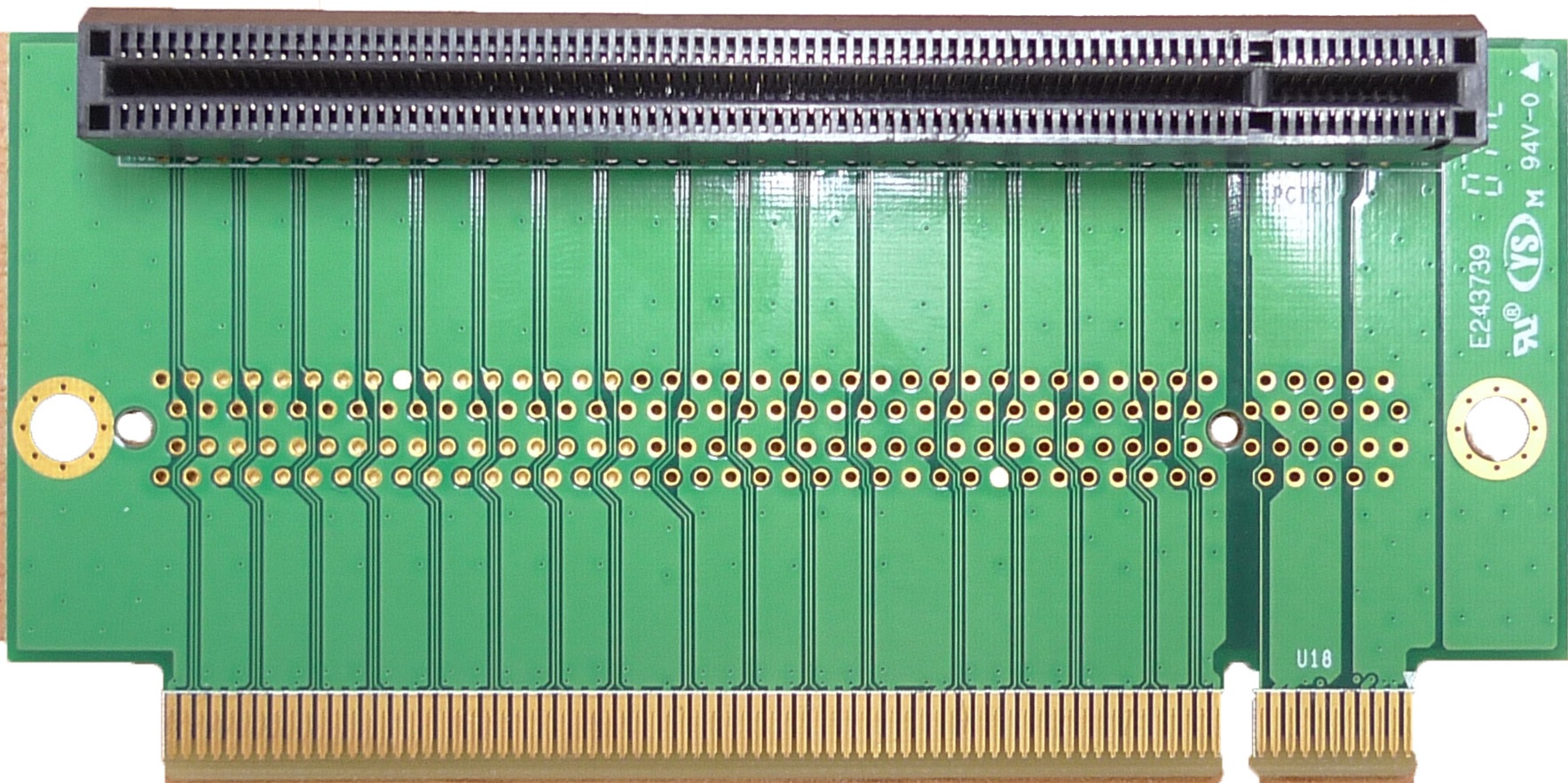

工業用系統轉接卡

高速顯卡延長線 Riser Cables

轉接電纜延長線Riser Cables常與轉接卡Riser Cards一起廣泛使用,以改善轉接卡的特性,可以任意彎折線材,在工業機箱有限空間內實現更遠的數據傳輸距離和方向靈活性。

轉接電纜延長線通常使用在轉接卡 PCB 和電纜兩側的邊緣連接器,銅合金被塑料絕緣體包圍,以實現更遠的數據傳輸距離。
益世科技提供客製化轉接卡電纜延長線服務,提供客戶客製化產品訂制及添加零件,滿足客戶在小機箱有限空間內擴展的需求。

組裝電路板(PCBA Printed Circuit Board Assembly)

益世科技除了提供客製化背板以及標準品背板以外也因應客戶有不同類型的PCBA產品而提供OEM/ODM 客制化組裝電路板( PCBA Printed Circuit Board
Assembly )服務。以達到客戶要求,滿足客人所需。

PCBA (Printed Circuit Board Assembly),是指已將電子元件焊接或組裝到PCB或印刷電路板上的電路板。組裝電子元件之前的電路板稱為PCB。一旦使用SMD工藝或波峰焊焊接電阻器、電容器和其他元件等電子元件,也就是說已經組裝完成電子元件的板子則稱之為PCBA。該板就稱為印刷電路板組件 (PCBA)。

大多份終端使用者都不會看到PCBA產品本身,為了提供客戶方便使用,PCBA已設置在設備當中,驅使產品具有功能性。PCB 板可以在消費市場或工業產品中的任何地方找到,例如主機板、SBC、背板、LCM、存儲背板或小至用於容納USB端口或LED陣列的板子。

益世科技AICSYS Inc. 歡迎小批量訂單。我們樂於與客戶合作接洽,從PCB的基本設計、開發、佈局、蝕刻、鑽孔、SMT/DIP、焊接和組裝到最終的質量控制和測試。並且在製造過程中,我們可以協助客戶降低生產成本和縮短交貨時間,提高產品質量和長期保證的保質期。

請聯繫 益世科技AICSYS Inc 了解更多詳情
